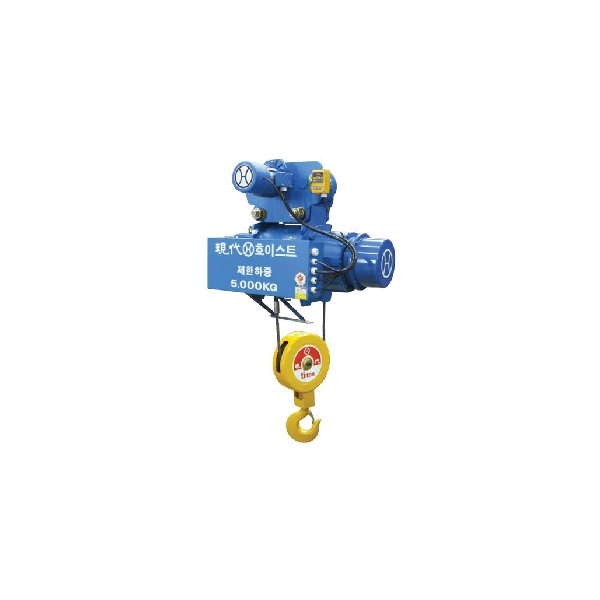

Ordinary Type Hoist With Motor-Driven Trolley(HN)
특징
- 크레인의 SINGLE GIRDER BOX 하부 I-형강에 호이스트의 TROLLEY가 좌, 우로 이동하는 구조이며, WIRE ROPE FALLS가(줄수) 2FALLS 이상 설계, 제작됨에 따라 하역물품의 흔들림이 미세하게 작용하나, 일반적으로 많이 사용되어지고 있음
- 0.5톤～20톤까지 일반적으로 사용되고, 20톤 이상시에는 건축구조에 따라 특수설계, 제작하여 국내철강공장, 일반산업기계, 발전소 등에 적용되고 있음
사양
| Capacity (ton) | 1 | 2 | 2.8, 3 | 5 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoist | Lift height (m) | 6(12) | 6(12) | 6(12) | 6(12) | ||||||||||||||||||
| Hoisting speed (m/min) |
High speed |
50Hz | 10 | 8.3 | 7.5 | 4.7 | |||||||||||||||||
| 60Hz | 12 | 10 | 9 | 5.6 | |||||||||||||||||||
| Low speed |
50Hz | 6.7 | 5 | 3.8 | 3.5 | ||||||||||||||||||
| 60Hz | 8 | 6 | 4.5 | 4.2 | |||||||||||||||||||
| Hoisting motor (kw×P) |
High speed | 2.2×4 | 3.7×4 | 5.5×4 | 5.5×6 | ||||||||||||||||||
| Low speed | 1.5×6 | 2.5×6 | 2.8×8 | 4.2×8 | |||||||||||||||||||
| Wire rope | Construction | 6×24 | 6×37 | 6×37 | 6×37 | ||||||||||||||||||
| Dia.(mm)×No. of ropes | 8×2 | 10×2 | 12.5×2 | 16×2 | |||||||||||||||||||
| Brake | DC magnet disc | ||||||||||||||||||||||
| Traversing | Traversing speed (m/min) |
High speed |
50Hz | 20 | 20 | 20 | 20 | ||||||||||||||||
| 60Hz | 24 | 24 | 24 | 24 | |||||||||||||||||||
| Low speed |
50Hz | 13.3 | 13.3 | 13.3 | 13.3 | ||||||||||||||||||
| 60Hz | 16 | 16 | 16 | 16 | |||||||||||||||||||
| Traversing motor (kw×P) |
High speed | 0.75×4 | 0.75×4 | 0.75×4 | 0.75×4 | ||||||||||||||||||
| Low speed | 0.5×6 | 0.5×6 | 0.5×6 | 0.5×6 | |||||||||||||||||||
| Brake | DC magnet disc | ||||||||||||||||||||||

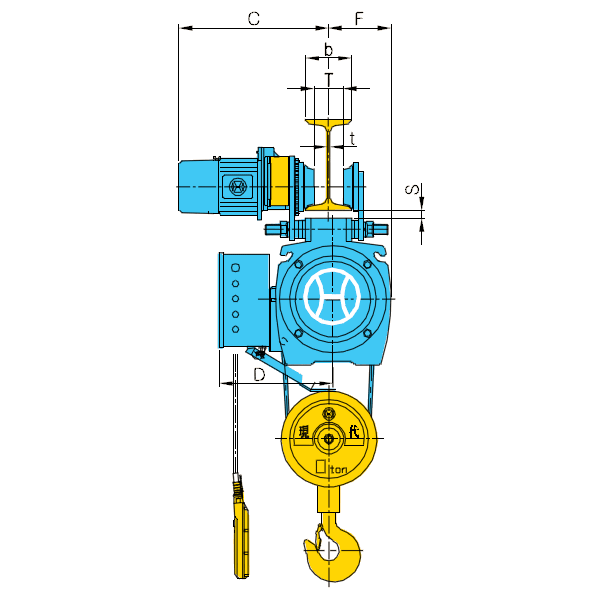

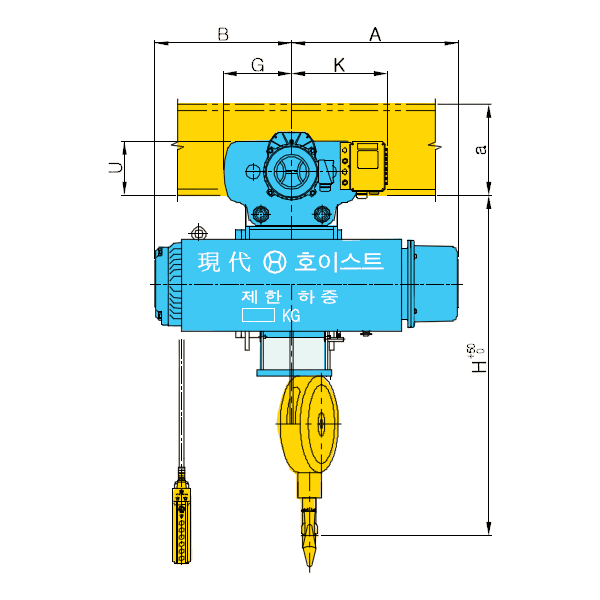

| Dimension (approx.)(mm) |
H | 815 | 960 | 1115 | 1325 | ||||||||||||||||||
| A | 464(512) | 502(552) | 547(597) | 632(682) | |||||||||||||||||||
| B | 379(531) | 431(581) | 448(598) | 523(673) | |||||||||||||||||||
| D | 303 | 330 | 375 | 398 | |||||||||||||||||||
| G | 212 | 225 | 225 | 275 | |||||||||||||||||||
| K | 304 | 314 | 314 | 349 | |||||||||||||||||||
| I-beam and spacing (mm) | a×b×t | C | S | F | T | U | C | S | F | T | U | C | S | F | T | U | C | S | F | T | U | ||
| 200×100×7 | 454.5 | 35 | 169 | 48 | 144 | 465 | 32 | 197 | 46 | 170 | 465 | 32 | 205 | 46 | 170 | - | - | - | - | - | |||
| 250×125×7.5 | 467 | 33 | 169 | 73 | 146 | 478 | 30 | 197 | 71 | 172 | 478 | 30 | 205 | 71 | 172 | 483 | 40 | 240 | 60 | 216 | |||
| 300×150×10 | 479.5 | 27 | 169 | 98 | 152 | 490 | 24 | 197 | 96 | 178 | 490 | 24 | 205 | 96 | 178 | 495.5 | 34 | 240 | 85 | 222 | |||
| 450×175×13 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 508 | 26 | 240 | 110 | 230 | |||
| min. radius of curvature (m) | 1.5 | 1.8 | 1.8 | 2.3 | |||||||||||||||||||
| Weight (approx.)(kg) | 212(228) | 284(308) | 372(405) | 586(630) | |||||||||||||||||||
