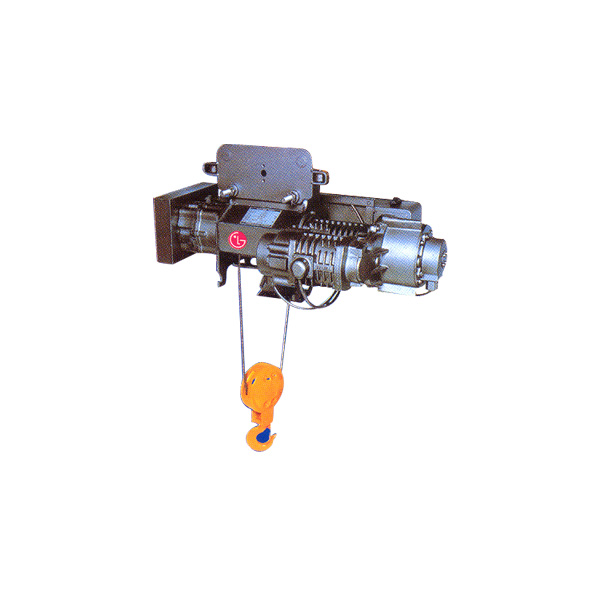

권상 미속 더블레일형 전동호이스트 규격일람표
| 형명 | 용량 (t) | 양정 (m) | 와이어로프 | 권상(표준미속/미속) | 횡행 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 보통형 | 로헤드형 더블레일형 |
구성 | 속도 (m/min) | 모터 | 보통형·로헤드형 | |||||||||||
| 속도 (m/min) | 모터 | |||||||||||||||
| 용량 (kg) | 극수 | 용량 (kg) | 정격전류 (A) | 극수 (저속/고속) | ||||||||||||
| 60Hz | 60Hz | 60Hz | ||||||||||||||
| 저양정 | 고양정 | 2줄식 | 4줄식 | 60Hz | 60Hz | 저속 | 고속 | 저속 | 고속 | 저속 | 고속 | |||||
| V | 3 (2.8) | 6 | 12 | Ø125 | Ø9 | 6×Fi(29) B종 | 10/1.0 | 5.3/0.6 | 4/4 | 18 | 0.6 | 3.4 | 4 | |||
| 5 | 8 | - | Ø11.2 | 5.3/0.53 | 5.0/0.8 | 6/6 | ||||||||||
| 7.5 | - | - | Ø14 | 4.6/0.46 | 6.7/0.8 | 6/6 | 12 | 18 | 0.67 | 1.0 | 4.5 | 4.7 | 6/4 | |||
| 10 | Ø16 | 4.5/0.40 | 9.0/1.6 | 8/6 | 0.67 | 1.0 | 4.5 | 4.7 | ||||||||
| 15 | Ø20 | 4.5/0.40 | 15/1.6 | 8/6 | 1.2 | 1.8 | 8.0 | 8.1 | ||||||||
| 20 | Ø22.4 | 3.75/0.33 | 15/1.6 | 8/6 | 1.2 | 1.8 | 8.0 | 8.1 | ||||||||
| 30 | Ø25 | 2.48/0.22 | 15/1.6 | 8/6 | 1.2×2 | 1.8×2 | 8.0×2 | 8.1×2 | ||||||||
표준규격
| 구분 | 규격 |
|---|---|
| 전원 | 3상 220V 60Hz (380V, 440V도 가능합니다) |
| 조작방식 | 누름버튼조작 (권상 2단 스위치 장착) 전동횡행 / 6점 (상,하,동,서,남,북) 현수 / 2점 (상,하) |
| 급전방식 | 트롤리 급전, 케이블 급전 |
| 정격 | 30분 |
| 보호구조 | 옥내 또는 옥외용 |
| 도장색 | 본체 : 마우시 그레이 (만셀 N4.0 상당) 훅 블록 : 만셀 7.5YR7 / 14 누름버튼 : 만셀 7.5YR7 / 14 상당 |
| 주위온도 | -5~+40℃ |
| 습도 | 90% 이하 |
외형치수도 및 사양(V 3(2.8)t, 5t, 7.5t, 10t, 15t, 20t, 30t)
| 형명 | V-3(2.8) | V-5 | V-7.5 | V-10 | V-15 | V-20 | V-30 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 03LW | 03HW | 05LW | 05HW | 7.5HW | 10HW | 15HW | 20HW | 30HW | ||
| 용량 (t) | 3(2.8) | 5 | 7.5 | 10 | 15 | 20 | 30 | |||
| 양정 (m) | 6 | 12 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | |
| 개략치수 (mm) | A | 440 | 590 | 565 | 690 | 825 | 887 | 954 | 1004 | 1233 |
| B | 830 | 980 | 1118 | 1243 | 1358 | 1451 | 1606 | 1606 | 1656 | |
| C | 650 | 950 | 900 | 1150 | 1200 | 1200 | 1300 | 1300 | 1400 | |
| E | 680 | 680 | 640 | 640 | 760 | 830 | 950 | 1000 | 1140 | |
| F | 125 | 125 | 135 | 135 | 150 | 160 | 160 | 160 | 160 | |
| G | 75 | 75 | 105 | 105 | 123 | 123 | 143 | 143 | 143 | |
| H | 468 | 468 | 880 | 880 | 1033 | 1113 | 1253 | 1303 | 1443 | |
| I | 605 | 605 | - | - | - | - | - | - | - | |
| J | 410 | 410 | 433 | 433 | 487 | 535 | 695 | 700 | 775 | |
| K | 495 | 495 | - | - | - | - | - | - | - | |
| L | 50 | 50 | - | - | - | - | - | - | - | |
| M | 35 | 35 | - | - | 545 | 590 | 675 | 720 | 830 | |
| N | 345 | 345 | 490 | 490 | 590 | 680 | 805 | 865 | 970 | |
| O | 52 | 52 | 40 | 40 | 60 | 56 | 59 | 46 | 79 | |
| P | 6000 | 12000 | 8000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | |
| Q | 80 | 80 | 27 | 27 | 52 | 29 | 94 | 114 | 159 | |
| R | 635 | 635 | 117 | 117 | 77 | 82 | 85 | 85 | 90 | |
| S | 5 | 5 | 10 | 10 | 20 | 15 | 20 | 15 | 15 | |
| T | 43 | 43 | 10 | 10 | 30 | 53 | 70 | 70 | 80 | |
| X | 150 | 150 | 150 | 150 | 210 | 210 | 250 | 250 | 250 | |
| Y | 175 | 175 | 175 | 175 | 239 | 239 | 279 | 279 | 279 | |
| Z | 45 | 45 | 45 | 45 | 52 | 52 | 58 | 58 | 70 | |
| 개략중량 (kg) | 480 | 530 | 780 | 830 | 1080 | 1510 | 2200 | 2600 | 3900 | |
| 적용레일 | 15kg 레일 | 15kg 레일 | 22kg 레일 | 30kg 레일 | ||||||
