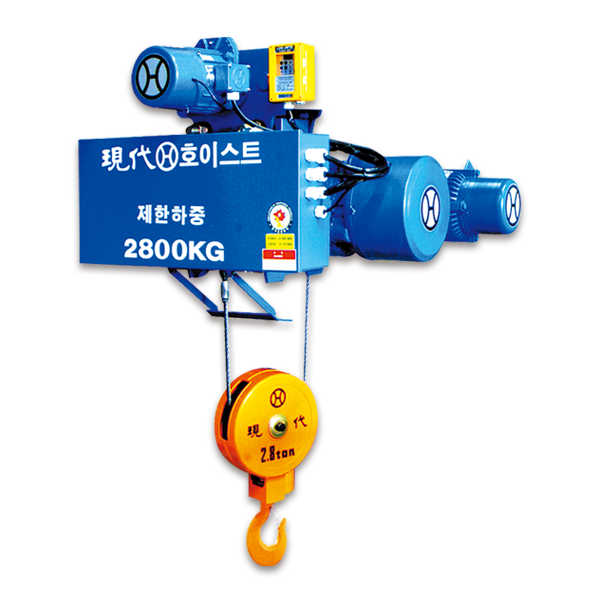

Ordinary Type Creep Hoist With Motor-Driven Trolley(HM)
특징
- MONO RAIL TYPE과 구조가 동일하며 CREEP MOTOR & CREEP REDUCER 동력장치를 부착하여 상, 하 속도를 고속 / 미속 2단으로 속도 조절기능을 추가한 TYPE임
사양
| Capacity (ton) | 1 | 2 | 2.8, 3 | 5 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoist | Lift height (m) | 6(12) | 6(12) | 6(12) | 6(12) | ||||||||||||||||||
| Hoisting speed
(m/min) high / creep |
50Hz | 10/1 | 8.3/0.83 | 7.50.75 | 4.7/0.47 | ||||||||||||||||||
| 60Hz | 12/1.2 | 10/1 | 9/0.9 | 5.6/0.56 | |||||||||||||||||||
| Hoisting motor
(kw×P) high / creep |
2.2×4/0.4×4 | 3.7×4/0.4×4 | 5.5×4/1.1×4 | 5.5×6/1×6 | |||||||||||||||||||
| Wire rope | Construction | 6×24 | 6×37 | 6×37 | 6×37 | ||||||||||||||||||
| Dia.(mm)×No. of ropes | 8×2 | 10×2 | 12.5×2 | 16×2 | |||||||||||||||||||
| Brake | DC magnet disc | ||||||||||||||||||||||
| Traversing | Traversing speed (m/min) |
High speed |
50Hz | 20 | 20 | 20 | 20 | ||||||||||||||||
| 60Hz | 24 | 24 | 24 | 24 | |||||||||||||||||||
| Low speed |
50Hz | 13.3 | 13.3 | 13.3 | 13.3 | ||||||||||||||||||
| 60Hz | 16 | 16 | 16 | 16 | |||||||||||||||||||
| Dual speed |
50Hz | 13.3/6.7 | 13.3/6.7 | 13.3/6.7 | 13.3/6.7 | ||||||||||||||||||
| 60Hz | 16/8 | 16/8 | 16/8 | 16/8 | |||||||||||||||||||
| Traversing motor (kw×P) |
High speed | 0.75×4 | 0.75×4 | 0.75×4 | 0.75×4 | ||||||||||||||||||
| Low speed | 0.5×6 | 0.5×6 | 0.5×6 | 0.5×6 | |||||||||||||||||||
| Dual speed | 0.8/0.4×4/8 | 0.8/0.4×4/8 | 0.8/0.4×4/8 | 0.8/0.4×4/8 | |||||||||||||||||||
| Brake | DC magnet disc | ||||||||||||||||||||||

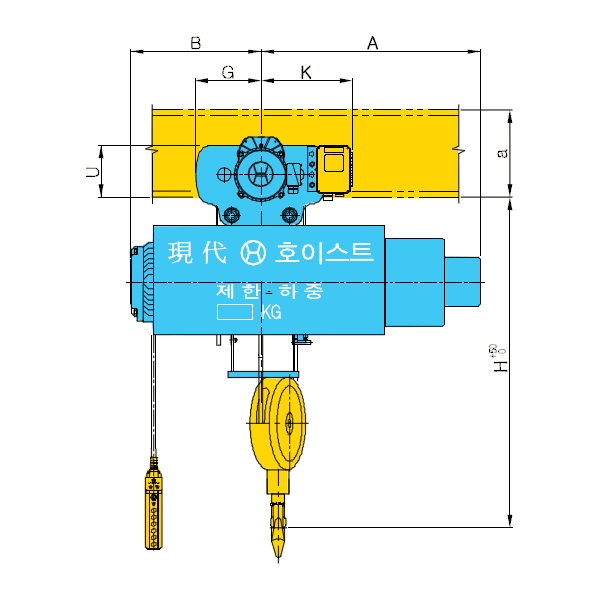

| Dimension (approx.)(mm) |
H | 815 | 960 | 1115 | 1325 | ||||||||||||||||||
| A | 588(636) | 630(680) | 754(804) | 836(886) | |||||||||||||||||||
| B | 492(531) | 544(581) | 560(598) | 640(673) | |||||||||||||||||||
| D | 303 | 330 | 388 | 420 | |||||||||||||||||||
| G | 212 | 225 | 225 | 275 | |||||||||||||||||||
| K | 304 | 314 | 314 | 349 | |||||||||||||||||||

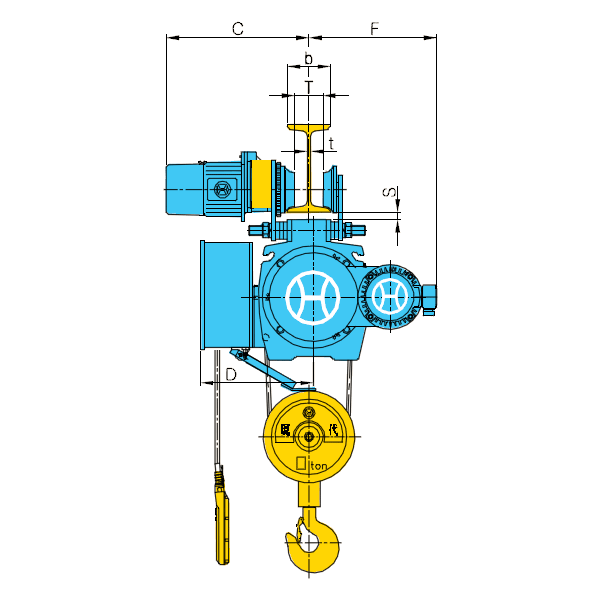

| I-beam and spacing (mm) | a×b×t | C | S | F | T | U | C | S | F | T | U | C | S | F | T | U | C | S | F | T | U | ||
| 200×100×7 | 454.5 | 35 | 383 | 48 | 144 | 465 | 32 | 419 | 46 | 170 | 465 | 32 | 432 | 46 | 170 | - | - | - | - | - | |||
| 250×125×7.5 | 467 | 33 | 383 | 73 | 146 | 478 | 30 | 419 | 71 | 172 | 478 | 30 | 432 | 71 | 172 | 483 | 40 | 459 | 60 | 216 | |||
| 300×150×10 | 479.5 | 27 | 383 | 98 | 152 | 490 | 24 | 419 | 96 | 178 | 490 | 24 | 432 | 96 | 178 | 495.5 | 34 | 459 | 85 | 222 | |||
| 450×175×13 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 508 | 26 | 459 | 110 | 230 | |||
| min. radius of curvature (m) | 1.5 | 1.8 | 1.8 | 2.3 | |||||||||||||||||||
| Weight (approx.)(kg) | 296(288) | 378(378) | 508(510) | 730(738) | |||||||||||||||||||
